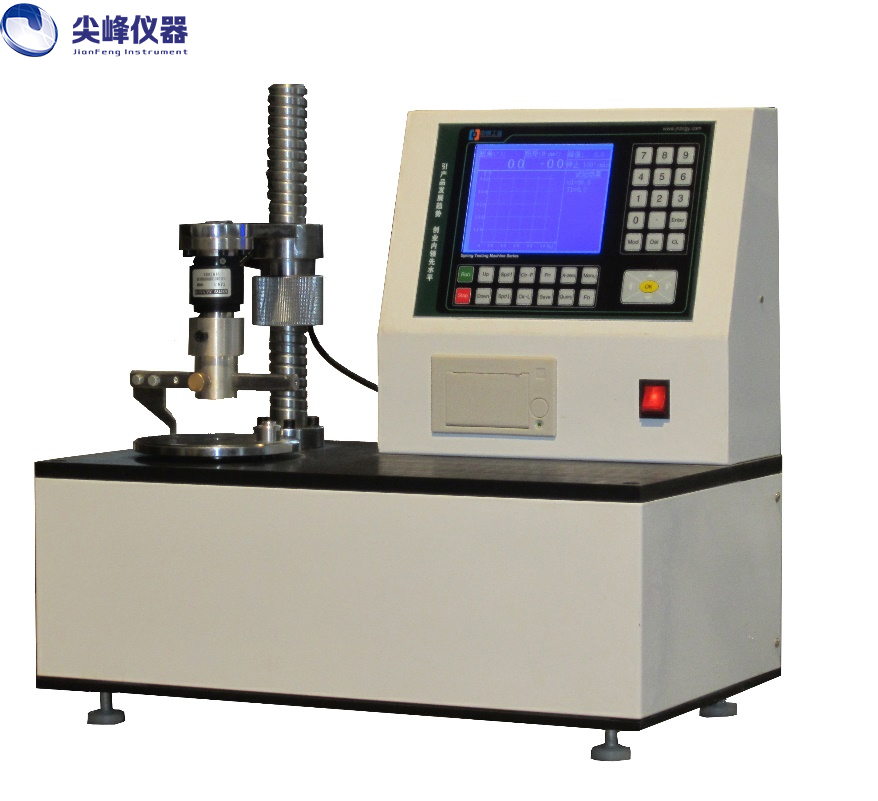

立式彈簧扭轉疲勞試驗機
產品簡介
一、主要用途：

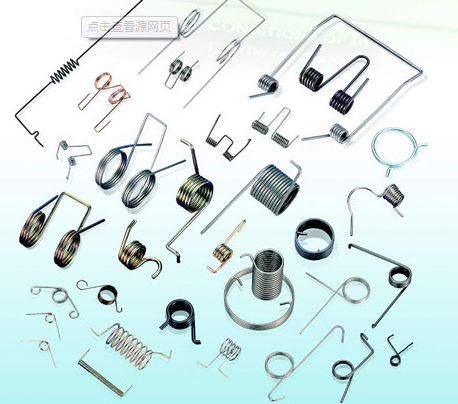

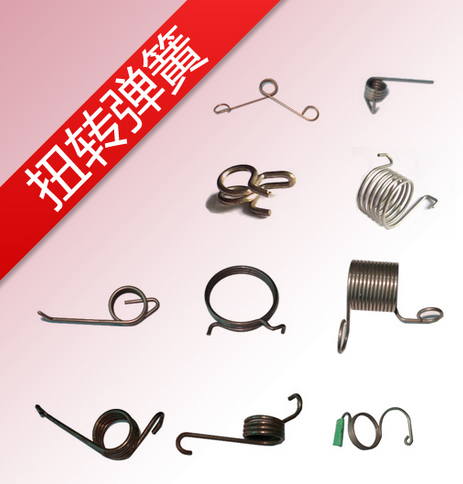

JFPN-L系列是本公司研制的一種數顯計數的新型自動扭轉疲勞試驗機，主要適用于扭簧、蝸卷彈簧、彈性元件和摩擦機構的扭轉疲勞壽命檢測。用戶可以根據需要，設置一定的扭角和速度進行測試。主要使用于扭簧制造、低壓電器、動力機械、大專院校及科研實驗室等單位。
本機符合《JB/T 9370-1999》、《JJG 269-2006》扭轉試驗機標準及材料試驗方法?？筛鶕?jù)國家標準及ISO、JIS、ASTM、DIN等國際標準進行試驗和提供數據，是工礦企業、技術監督、商檢仲裁、科研院所、大專院校、質檢單位等部門的理想檢測設備。
二、試驗機主要結構：
2.1機械結構
該機型為立式結構，底座選用兩塊加厚鋼板，結構穩定、牢固，橫梁升降采用手動絲杠傳動（也可選用電動），便于調節試驗空間。動力方面采用精密交流伺服電機，精密級行星減速機減速，扭矩輸出穩定，同時具有響應快、控制精度高等特點。
2.2 控制系統
本機的控制單元是我公司獨立自主研發的微操作系統，采用美國進口Atmel微處理器作為主控芯片，模數轉換芯片為國際知名IC廠商ADI生產的AD芯片，加上我公司成熟的控制技術，使整機的穩定性和精度處于行業領先水平。
顯示屏選用國產優質電容觸控式工業級液晶屏，操控方便、高效，為業內首創，具有壽命長、性能穩定、視角寬等特點。
三、功能特點：
3.1根據各種彈簧、彈性體、彈性元件的技術要求，調整各種彈簧、彈性體、彈性元件的振幅和頻率；
3.2工業級液晶屏觸控面板，漢字操作，試驗角度、次數和頻率實時顯示，并可根據要求預設，開機可繼續上次未完試驗等功能；
3.3選用進口交流伺服調速器，具有調壓、調頻、穩壓、調速等功能，使試驗機的工作更加可控、穩定；
3.4具有曲線同步顯示功能，為業內首創；
3.5可自由設定扭轉角度范圍；
3.6本機采用內置式絕對值角度傳感器，無累積誤差，控制精度大大提高；
3.7加裝微型打印機，試驗結果可打?。?/span>
3.8達到預設條件，可自動停機；
四、主要技術參數：
1
可測量最大總量程（Nm）
5
2
試驗機可調頻率（Hz）
按實際試樣
0-1（0°-1080°）
0-2（0°-540°）
0-3（0°-360°）
0-4（0°-270°）
0-5（0°-180°）
3
試驗機可調扭轉角度(°)
任意角度
4
計數容量
999999999
5
試驗工位
1
6
試樣最大高度
120
7
試樣最大直徑
130
8
試驗機尺寸
約510×300×480
9
試驗機凈重
約45
10
供電電源
AC 220V±10% 50Hz
11
噪音
≤50dB（A）
五、主要部件配置：
1
試驗機主機1臺，含升降絲杠、扭轉盤1套
2
JF-NZPL控制系統1套
3
JF-NZPL全面觸控屏1套
4
交流伺服電機1臺；松下
5
交流伺服調速器1臺；松下
6
行星減速機1套：
7
熱敏打印機
8
試驗工裝1套：
9
技術資料1份
六、環境與工作條件：
a) 室溫10℃-35℃范圍內;相對濕度不大于80%;
c) 周圍無振動、無腐蝕性介質和無較強電磁場干擾的清潔環境中
d) 電源電壓的波動范圍應在額定電壓的土10%以內;
e) 在穩固的基礎上正確安裝
七、軟件控制系統:
下列圖為新控制程序，可接測力傳感器（選配）
試驗測試界面：各項數據實時顯示，刷新速度快

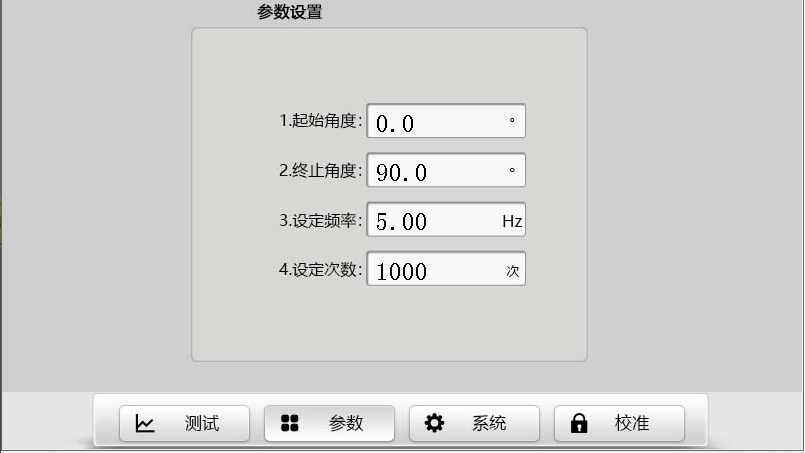

參數設置界面：預設各項試驗條件

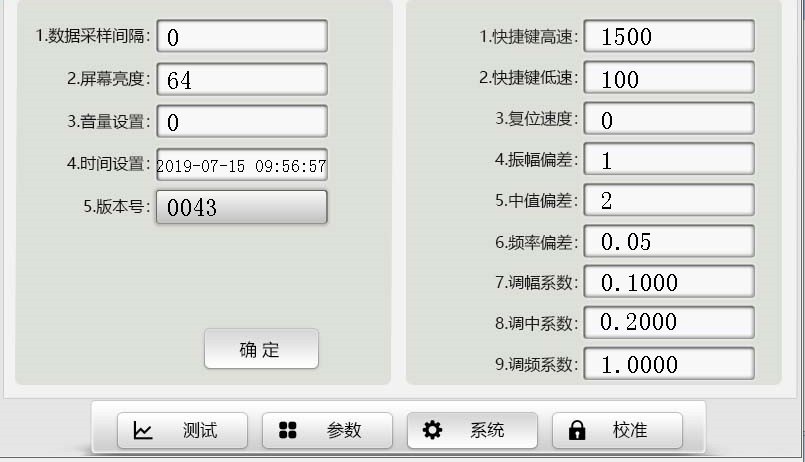

系統設置界面：
1
全中文操作界面；觸控操作，界面明了，所有參數都能通過鍵盤進行輸入，試驗參數全數字設定；
2
多種窗口顯示，可顯示設置的起始角度、終止角度值，并同時顯示扭轉角度、試驗頻率、試驗次數的實時值等；
3
實時刷新扭轉角度的變化趨勢；
4
自動進行數據采集、處理、輸出顯示；
5
試驗次數具有掉電記憶，并可鍵盤輸入更改數值；
6
可打印當前的起始角度、終止角度、試驗頻率、試驗次數值；
7
具有完善的保護功能：具有負荷、試驗次數保護；電氣系統過電流、過電壓保護。
