產品簡介 |
||
|

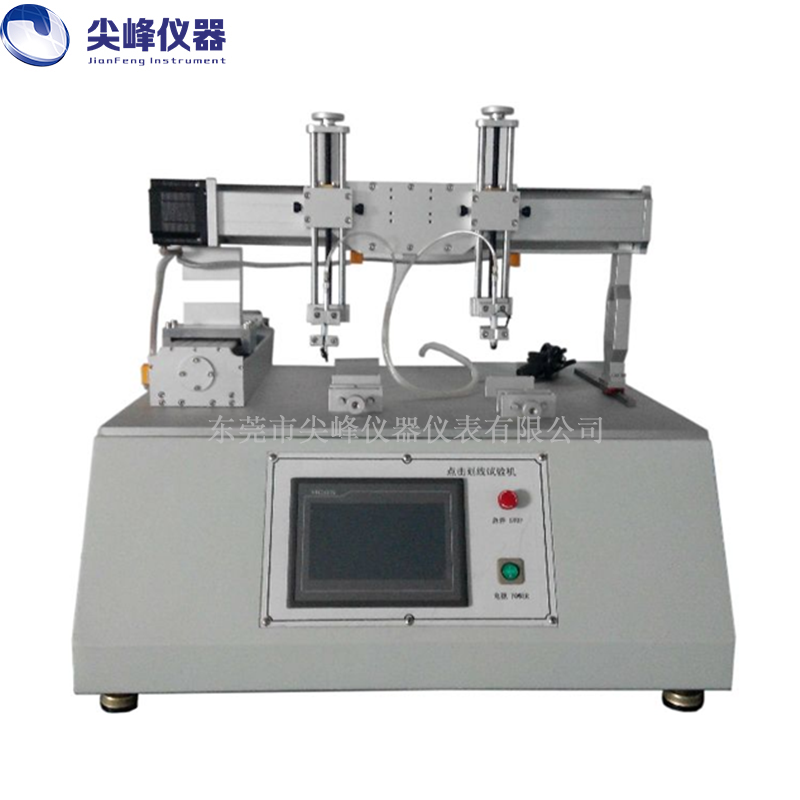

本機臺是手機、對話機、電子詞典等小型消費類電子產品的專用檢測設備。它主要是對手寫屏、觸摸屏進行畫格、點擊、磨擦的耐久試驗。 |
||
|
設備特點 |
||
|
采用運動軌跡測試,方便的坐標找點功能,只需于手機液晶顯示屏上任取兩點可劃線，任取三點可生成三角,四點可生成方形或矩形式等運動軌跡，并可根據測試手機規格存取運動軌跡便于下次調用。而且采用步進電機搭配直線導軌和滾珠絲桿作運動機構,定位準、精度高,噪音低;精久耐用等特點. |
||
|
設備參數 |
||
|
1 |
X軸移動范圍 |
0～150mm |
|
2 |
Y軸移動范圍 |
0～150mm |
|
3 |
點擊氣缸行程 |
0～15mm |
|
4 |
定位精度 |
0.05mm |
|
5 |
移動速度 |
30-4500mm/min |
|
6 |
壓力范圍 |
0～800gf |
|
7 |
荷重 |
0～100N |
|
8 |
體積 |
約W550 x D600 x H450mm |
|
9 |
重量 |
約35kg |
|
10 |
電源 |
1∮,AC220V, 3A |
|
技術規格 |
||
|
1、機臺工作原理：輸入坐標資料，或操作者自定義軌跡，通過PLC對資料處理，完成對步進電機實行控制，實現相關動作。 |
||
|
2、工作方式： |
||
|
a. 利用觸摸屏的方向鍵，實現對步進電機的點控制。 |
||
|
b. 自動方式：操作者自定義軌跡，設定電機的運行速度，運行次數，實 現步進電機的自動控制。 |
||
|
3、測試項目：a.手機觸摸屏劃線：速度不大于100mm/s，軌跡由操作者自定義，劃線桿自重80g, 其上可加砝碼。 |
||
|
b.觸摸屏點擊：將點擊頭裝于氣缸上，壓力由調減壓閥來控制。 |
||
