產品簡介 |
||
|

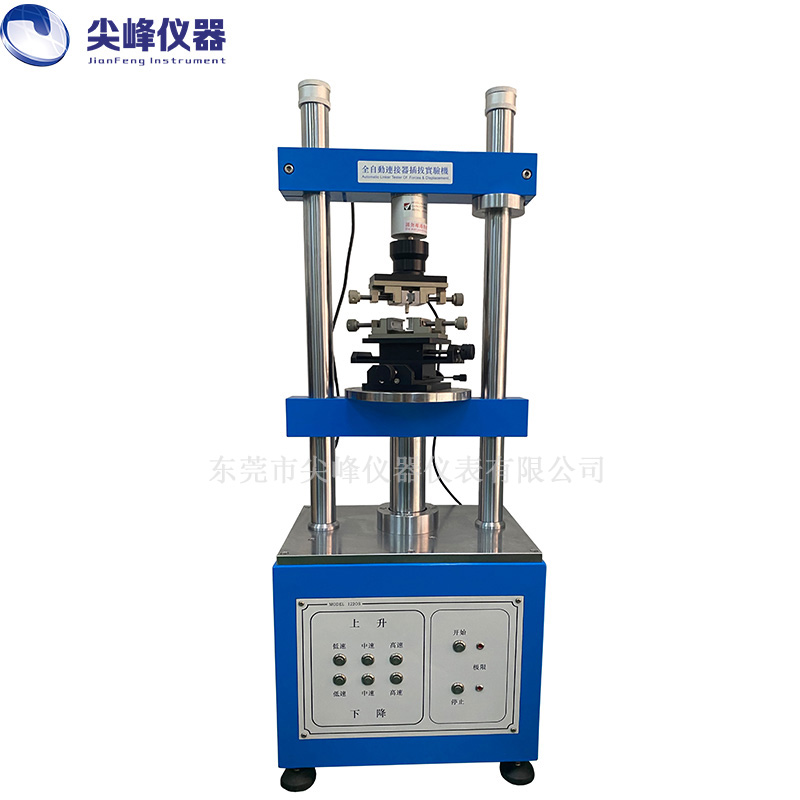

電腦插拔力試驗機適用于各種連接器之插入力及拔出力測試，搭配專利設計之自動求心裝置，將可得到完全準確之插拔力試驗，利用WINOOWs視窗中文畫面設定，操作簡單方便，且所有資料皆可儲存（試驗條件、位移、曲線圖、壽命曲線圖、檢查報表等），解決各種連接器測試的夾具問題及測試時公母連接器能自動對準，不會有吃單邊的問題。選配動態阻抗測試系統，可在測試插拔力同時測試動態阻抗并繪制（荷重行程-阻抗曲線圖） |
||
|
特點 |
||
|
1 |
電話插拔力試驗機測試條件皆由電腦畫面設定，并可儲存。由下拉式菜單勾選設定或直接輸入數據。（含試驗類別、測定運動方向、荷重測定范圍、行程測定范圍、行程原點位置、行程原點檢出、測定速度、測定總次數、暫停時間每次等候位置、空壓次數等）。 |
|
|
2 |
可儲存及打印圖形（荷重-行程曲線圖-荷重衰減壽命曲線圖-檢驗報表）荷重元超負載之保護功能、可確保荷重元不致?lián)p壞。 |
|
|
3 |
同時顯示荷重-行程曲線圖及壽命曲線圖。 |
|
|
4 |
自動荷重零點檢出，并可設定原點檢出荷重值。 |
|
|
5 |
荷重單位顯示：N、lb、gf、Kgf可自由切換。 |
|
|
6 |
電腦插拔力試驗機采用高鋼性結構設計，搭配松下伺服馬達，長時間使用下能確保精度，適合一般引張壓縮測試及插拔力壽命測試。 |
|
|
測試項目 |
||
|
1 |
連接器單孔插拔試驗 |
|
|
2 |
連接器插拔壽命試驗 |
|
|
2 |
可測連接器接通阻抗 |
|
|
4 |
連接器Normal Force測試 |
|
|
5 |
連接器整排插拔試驗 |
|
|
6 |
連接器單Pin與塑膠保持力試驗 |
|
|
7 |
可同時與接觸阻抗機連線(選購) |
|
|
8 |
各種壓縮、拉伸破壞強度試驗。 |
|
|
技術參數 |
||
|
1 |
測定**荷重 |
20Kg |
|
2 |
最小分解能力 |
0.001Kg |
|
3 |
測定高度 |
150mm |
|
4 |
最小微調距離 |
0.01mm |
|
5 |
測定速度范圍 |
0-300mm/min |
|
6 |
X軸移動范圍 |
0-75mm |
|
7 |
Y軸移動范圍 |
0-75mm |
|
8 |

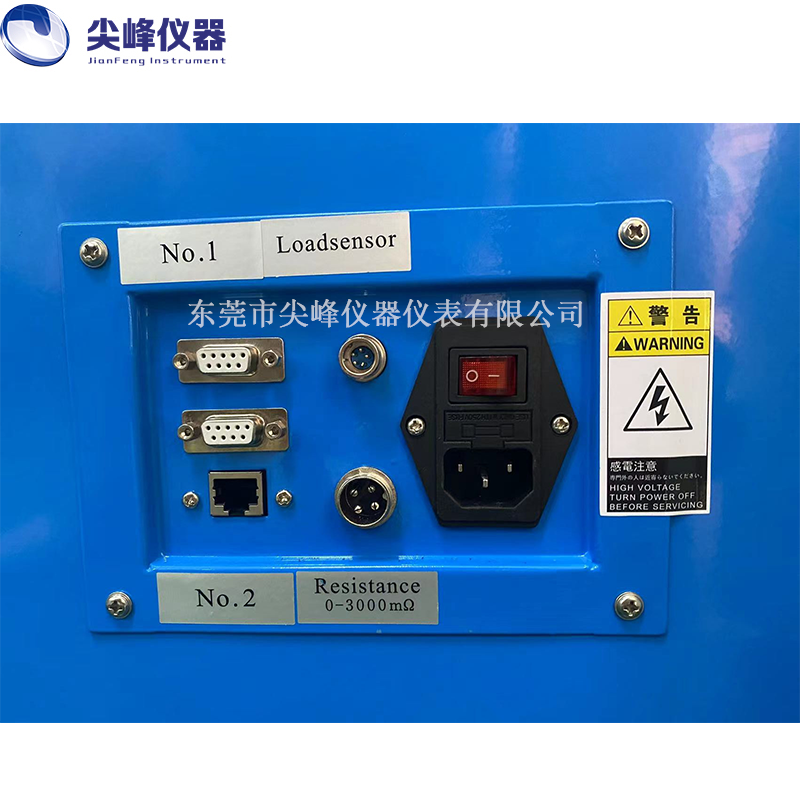

阻抗范圍 |
0-3000毫歐 |
|
9 |
傳動機構 |
滾珠絲桿 |
|
10 |
驅動馬達 |
超靜音馬達 |
|
11 |
外觀尺寸 |
約420×280×960mm |
|
12 |
重量 |
約67Kg |
|
13 |
電源 |
220V/50Hz |
|
測試報表輸出 |
||
|
荷重-行程曲線圖、壽命曲線圖、測試報表，皆為A4標準紙張規格，且由電腦打印機直接打印。 插拔荷重-行程曲線圖：可直接顯示并儲存每次測試之位移與力量值變化。 |
||
|
標準配置 |
||
|
1 |
電腦插拔力主機 |
1臺 |
|
2 |
多功能夾具及夾嘴 |
1套 |
|
3 |

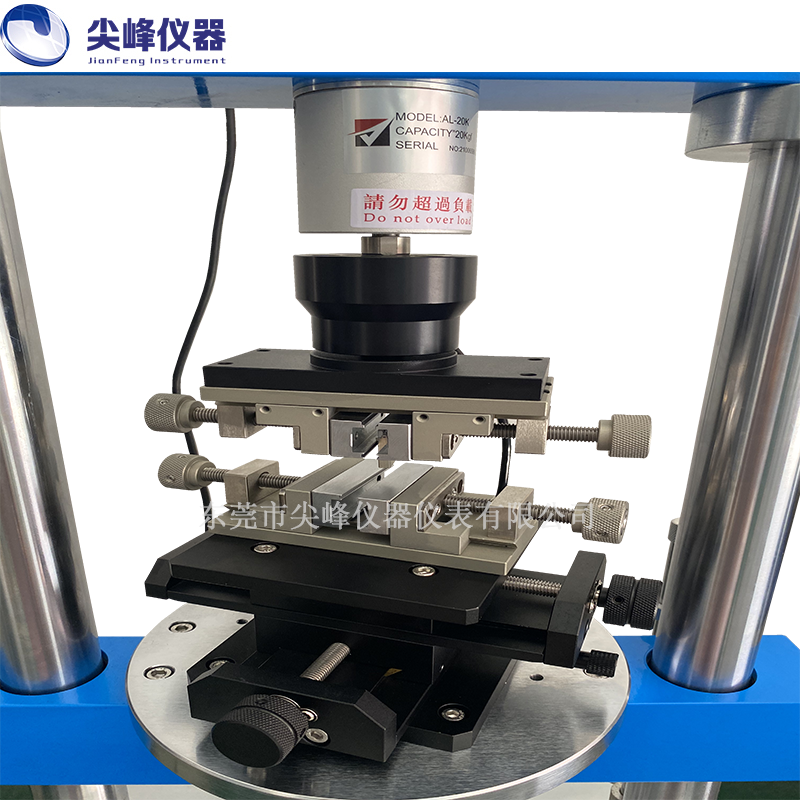

整排插拔用自動求心裝置 |
1套 |
|
4 |
大型XY移動臺 |
1套 |
|
5 |
工控電腦 |
1套 |
|
6 |
電阻夾子 |
1套 |
|
7 |
電腦插拔力試驗機說明書 |
1本 |
|
主要部件 |
||
|
1 |
傳動機構 |
精密滾珠螺桿 |
|
2 |
馬達 |
超靜音馬達 |
|
3 |
荷重元 |
高精密傳感器 |
|
4 |
移動平臺 |
精密X-Y平臺 |
|
5 |
接近開關 |
臺灣FOTEK NPN型 |
|
6 |

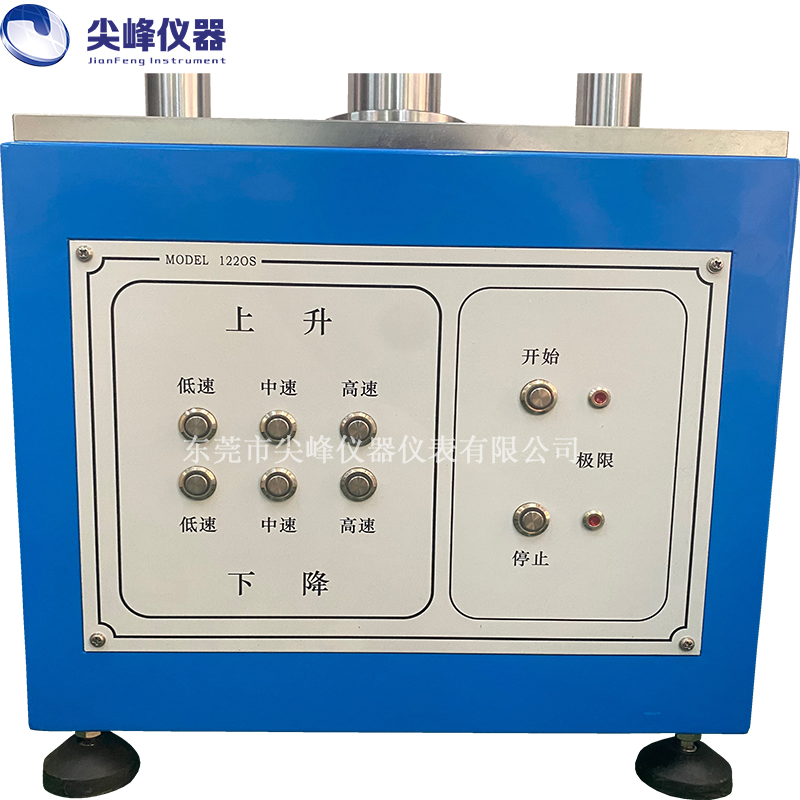

按鈕 |
日本和泉 IDEC |
|
7 |
夾具 |
自動求心裝置 |
|
8 |
電腦 |
專業工控電腦 |
|
9 |
顯 示 器 |
19英寸 |
